aitendoで時計キットを買いました。
6桁LED時計キット [K-SHE879]

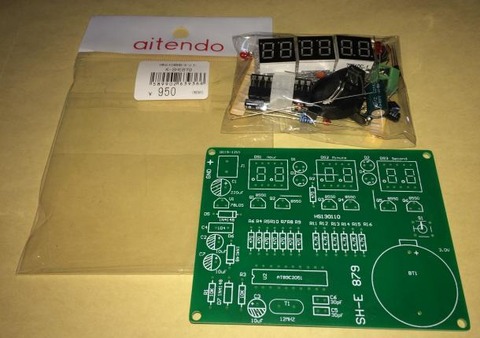

購入したのは「6桁LED時計キット [K-SHE879]」。 例によって説明書などは一切無しです。aitendoのホームページによると、「基板パターンを見ながら作成できる方にお勧め」となっています。でも基板にはシルク印刷があるようですし、部品を実装した状態の写真もaitendoのホームページに載っていたので普通に組み上がると思います。

一つ気になったのは電源。
「動作電源:5〜12V(推奨:9V)」ということなので、電源部分だけ先に基板パターンを追ってみると、基板上に78L05を実装するようになっていて、78L05から基板上の回路に電源を供給するようになっていました。
確かに推奨の9Vなら問題ないでしょうけれど、ちゃんと78L05が機能するには7V程度の入力電圧が必要です(入出力電圧差2V程度)。

ということで選択肢としては、
・ 5Vの電源を用意して78L05は使わないことにする。
・ 7V~12V程度の電源を別途用意する。
の2つでしょうね。
(78L05をLDOタイプのレギュレーターに変更するというとかもありますが、とりあえず考えないことにします。)

手持ちに適当なのがありそうなので、どのようにするのかはあとで決めることにします。
