炊飯器(象印)のバックアップ電池交換(リチウム電池交換)、時計表示が復活!

calendar

象印の炊飯器(1998年製, NH-JA05) の時計バックアップ電池(リチウム電池)の交換をしました。

というのも、バックアップ電池が切れてしまっていたのでコンセントからプラグを抜くと時計表示が消えてしまい、その後プラグを挿しても時計の時間が7:00に戻ってしまう状態だったからです。

実はこの時計問題が発生したのはかなり前なのですが、当時象印のカスタマーサービスに電話で確認した時には、修理代が何千円だったかとんでもなく高額(正確には忘れてしまいました)かつ、「時計に関しては、プラグをコンセントに挿しっぱなしで使っても大丈夫です。」と言われてしまったのでそのままずっと使っていました。ですが修理してやろうと急に思いたち、今回修理。20年近く前の機種なのですが現役活躍中です。

スポンサーリンク

炊飯器の外観

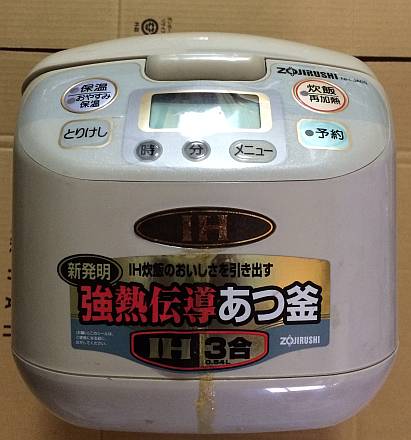

コンセントにプラグを挿していない状態では、時計表示が消えてしまっています。(長年使用したことによって、IHの楕円エンブレム(?)」の下から接着剤がしみ出て、さらに「強熱伝導あつ釜」シールの裏をつたってタレて来てしまっています。)
象印炊飯器 NH-JA05 時計バックアップ電池 交換

分解して電池を確認

裏蓋を開けて分解し基板上の電池を確認するとCR2354が使われていました。
象印炊飯器 NH-JA05 裏蓋開けたところ

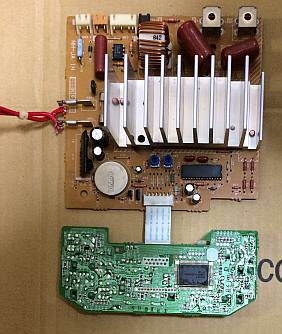

基板
象印炊飯器 NH-JA05 基板

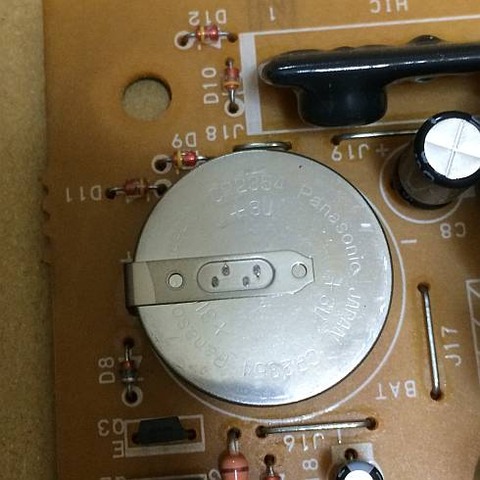

電池部分
象印炊飯器 NH-JA05 時計 基板のバックアップ電池

修理方針

今度切れたときに簡単に交換できるように電池ホルダをつけることにしました。

ところが、CR2354用の電池ホルダは調達できなかったので、結局CR2450用のホルダを使うことにしました(aitendoで約100円で購入)。 当然リチウム電池もCR2450を使うことになりますが、電圧は3Vなので同じですし、容量も560mAhに対して620mAhと大きめなので問題ないとの判断です。 基板に直付けしないタイプのCR2450は電器量販店などで容易に入手できるのもポイントです。

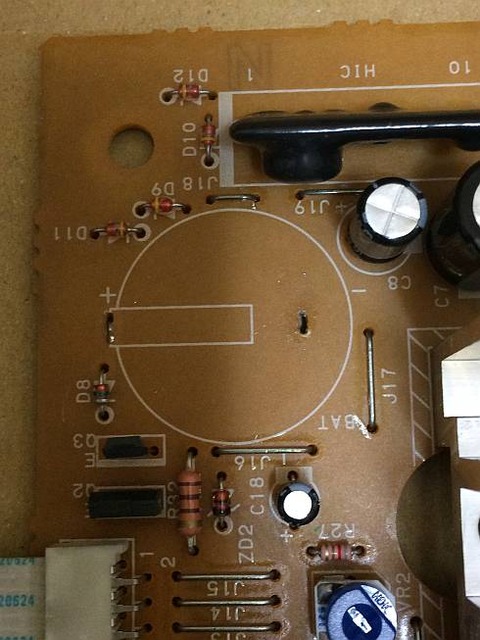

電池を基板から取り外した後の基板
象印炊飯器 NH-JA05 時計 バックアップ電池 取り外し

電池ホルダを取付

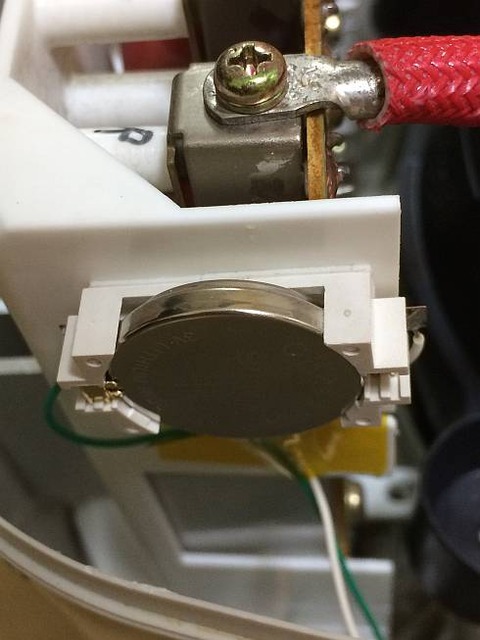

電池ホルダは耐熱の両面テープで基板のホルダ外側に貼り付け、基板の電池の+/-からリード線を引き出してつなぎました。 リード線も一応耐熱ワイヤを使いました。 基板側のリード線取付後写真は撮り忘れてしまったのでありません。
象印炊飯器 NH-JA05 時計 バックアップ電池交換 ホルダ取付

修理後

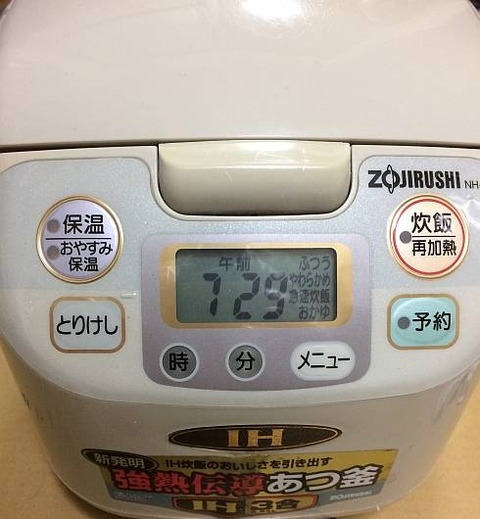

本体の時計表示が復活しました!
IMG_2956 - コピー

まだ炊飯は試していませんがきっと大丈夫でしょう。 電池ホルダを固定した両面テープの強度がきちんと出るように1日待って試そうと思います。 ところで既に20年近く使っているこの炊飯器、いつまでもつだろう。
